Wasserdichter Schnellverbinder IP68 3-polig

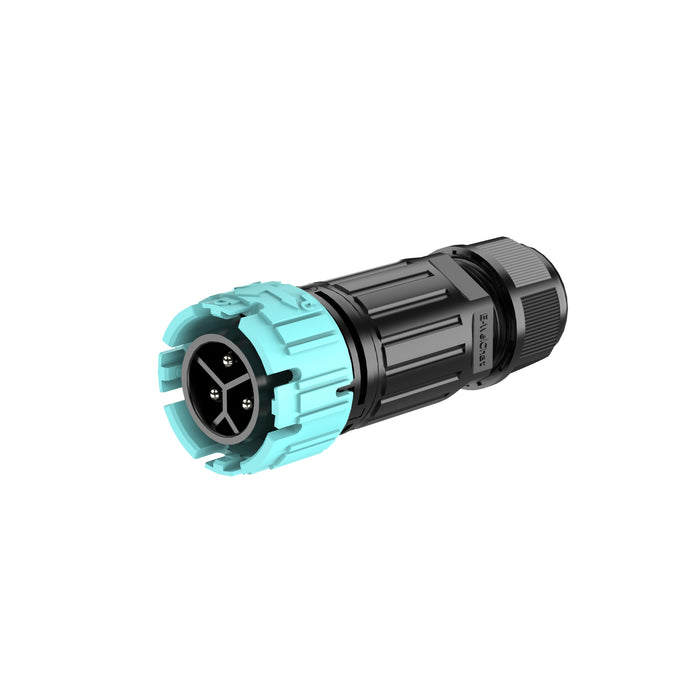

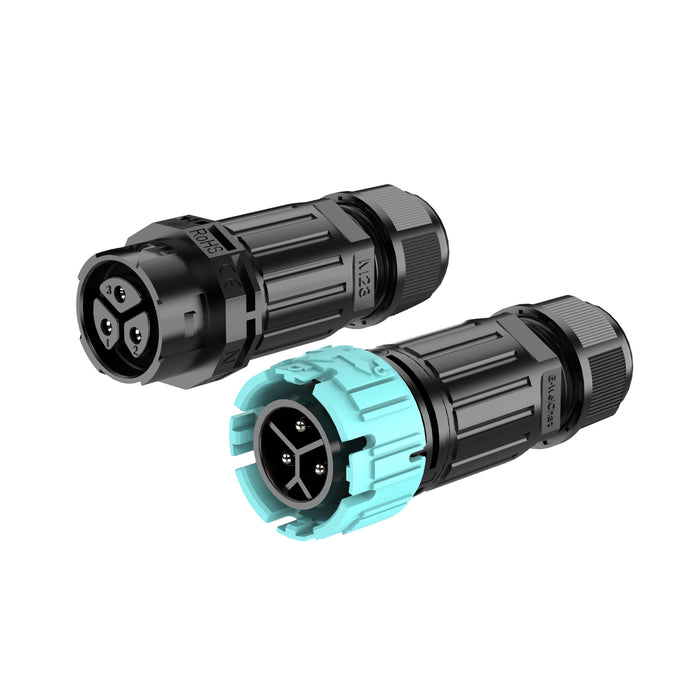

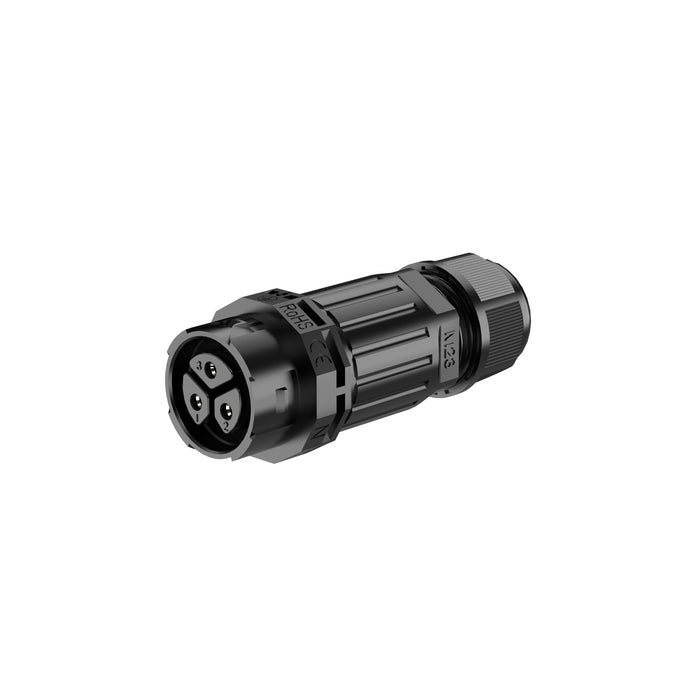

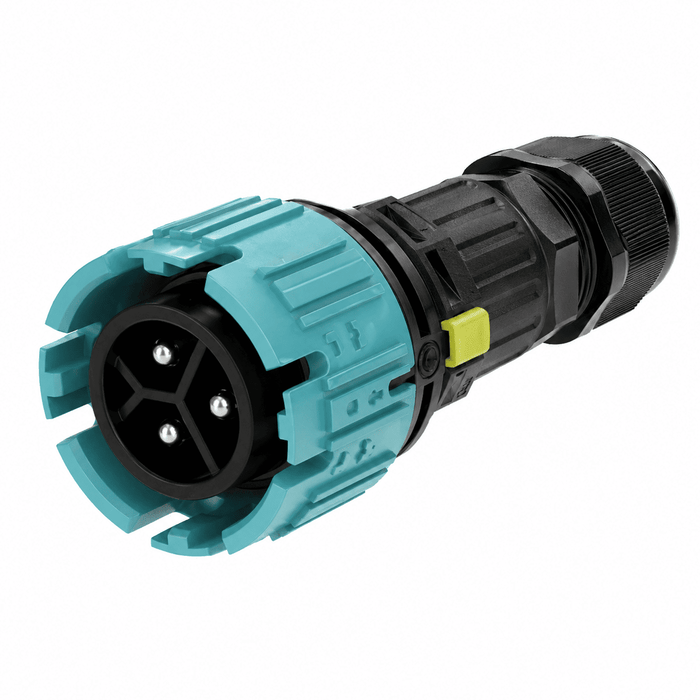

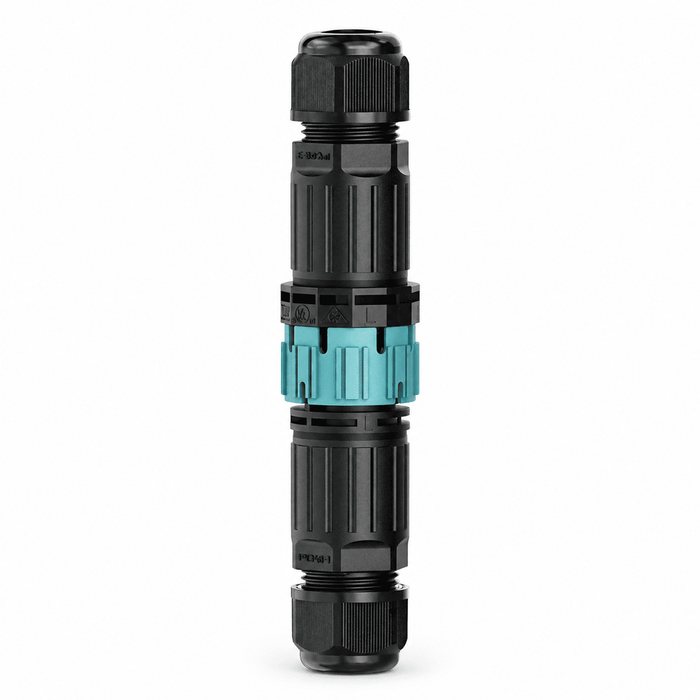

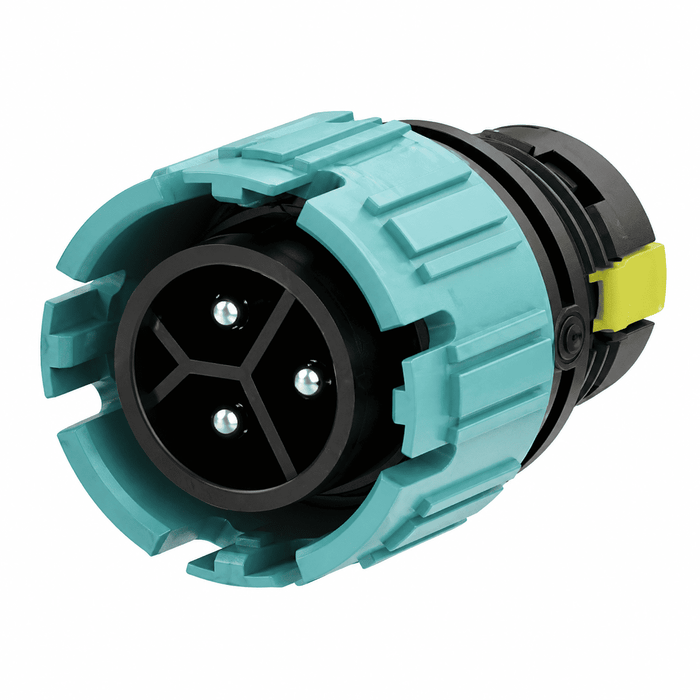

Wasserdichter Schnellverbinder IP68, 3-polig (Stecker + Buchse)

Der selbstverriegelnde Schnellverbinder IP68 ist die ideale Lösung für dauerhaft sichere elektrische Verbindungen im Innen- und Außenbereich. Dank der robusten Konstruktion und hochwertigen Materialien eignet sich der Verbinder perfekt für anspruchsvolle Anwendungen wie Garten-, Pool- oder Industriebeleuchtung.

Die zuverlässige Bajonett-Drehverriegelung (90°) ermöglicht eine schnelle, werkzeugfreie Installation und sorgt für eine dauerhaft stabile Verbindung. Durch die Schutzart IP68 ist der Verbinder vollständig staubdicht und für den dauerhaften Einsatz unter Wasser geeignet.

Allgemeine Daten

* Typ: Selbstverriegelnder Schnellstecker mit Buchse
* Schutzart: IP68 gemäß IEC 60529
* Polzahl: 3-polig

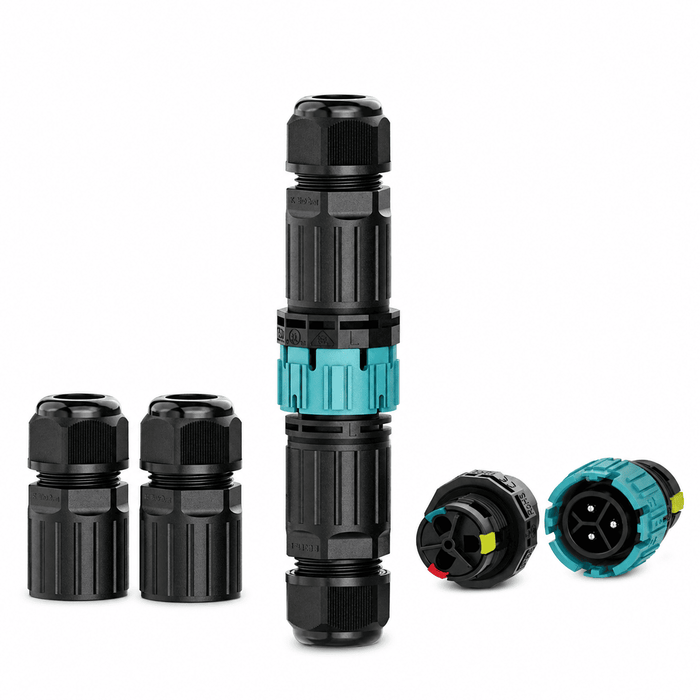

* Lieferumfang: 1 Set (Stecker + Buchse)

---

Elektrische Daten

* Nennspannung: 450 V AC/DC
* Nennstrom: 16 A
* Strombelastbarkeit: 16 A (Dauerlast)
* Kontaktwiderstand: ≤ 3 mΩ
* Isolationswiderstand: ≥ 100 MΩ (bei 500 V DC)
* Prüfspannung: 2500 V AC / 1 Minute

Mechanische Daten

* Kabelquerschnitt: 0,5 / 1,0 / 1,5 / 2,5 mm²
* Kabeldurchmesser: 9 – 12 mm
* Abisolierlänge: 8 – 10 mm
* Verriegelung: Bajonett-Drehverriegelung (90°)
* Entriegelung: Werkzeugfrei
* Steckzyklen: > 500
* Anzugsdrehmoment: Handfest (kein Werkzeug erforderlich)

Materialdaten

* Gehäuse: PA66 mit 30 % Glasfaser (schwarz)
* Kontakte: Verzinnter Kupferleiter
* Dichtungen: Silikon (Shore A 70)
* UV-Beständigkeit: Ja
* Flammschutzklasse: UL94 V-0 (selbstverlöschend)

---

Umgebungsbedingungen

* Betriebstemperatur: -40 °C bis +105 °C
* Lagertemperatur: -40 °C bis +85 °C
* Luftfeuchtigkeit: 0 – 100 % RH
* Schutzart: IP68 (dauerhaft wasserdicht, bis 1 m / 24 h)
* Korrosionsbeständigkeit: Salzsprühtest 96 h gemäß DIN EN 60068-2-11

Kompatibilität & Einsatzbereiche

* Verwendung: LED-Außenbeleuchtung

* Typische Anwendungen:

  * Gartenbeleuchtung
  * Pool- und Teichbeleuchtung
  * Fassaden- und Wegeleuchten
  * Industriebeleuchtung im Außenbereich
  * Gewächshausbeleuchtung

* Geeignete Kabeltypen:

  * H05VV-F, H05RN-F, H07RN-F
  * NYM-J, LIYY, ÖLFLEX

Normen & Zertifizierungen

* IEC 60529 (IP68)
* UL94 V-0 (Flammschutz)
* RoHS 2011/65/EU
* REACH-konform
* CE-Kennzeichnung

Installation (werkzeugfrei)

1. Kabel auf 8–10 mm abisolieren
2. Leiter bis zum Anschlag einführen
3. Steckverbindung zusammenfügen
4. Durch 90° Drehung verriegeln
5. Zugprüfung (ca. 30 N empfohlen)

Montagezeit: unter 30 Sekunden

Verpackung & Logistik

* Verpackungseinheit: 1 Set (Stecker + Buchse)
* Kartoninhalt: 100 Sets
* Gewicht: ca. 35 g pro Set
* Lagerung: kühl und trocken
